積層構造 — Layup Structure

H3 フェアリング サンドイッチパネルの積層構成。generate_fairing_dataset.py / generate_realistic_fairing.py で定義。

---

1. 概要

項目	値
総層数	17層（スキン 8+8 + コア 1）
総厚さ	40 mm
積層構成	[45/0/-45/90]s 準等方性積層 × 2（内・外スキン）

---

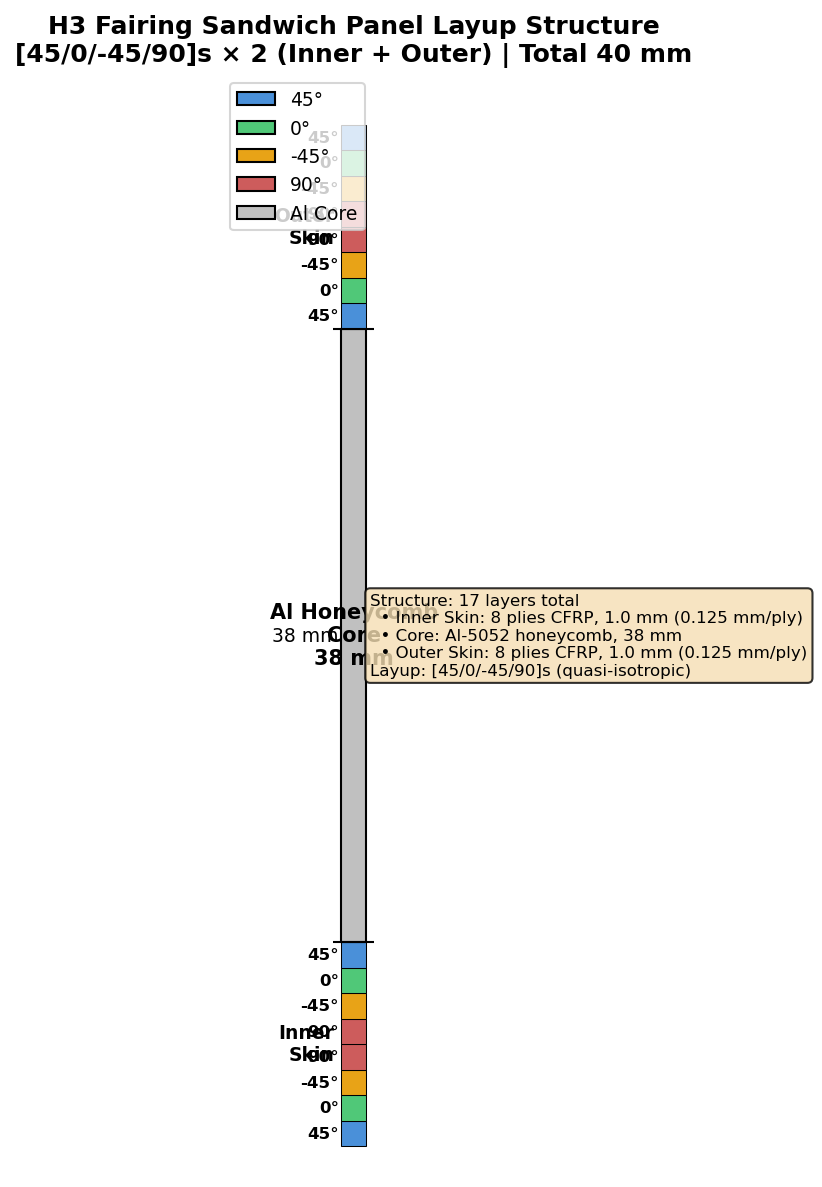

3. 断面図

---

4. 層別詳細

Outer Skin（外板）

Ply	角度	厚さ	材料
1	45°	0.125 mm	CFRP T1000G
2	0°	0.125 mm	CFRP T1000G
3	-45°	0.125 mm	CFRP T1000G
4	90°	0.125 mm	CFRP T1000G
5	90°	0.125 mm	CFRP T1000G
6	-45°	0.125 mm	CFRP T1000G
7	0°	0.125 mm	CFRP T1000G
8	45°	0.125 mm	CFRP T1000G
合計		1.0 mm

Core（コア）

層	厚さ	材料
1	38 mm	Al-5052 ハニカム（直交異方性）

Inner Skin（内板）

Ply	角度	厚さ	材料
1–8	[45/0/-45/90]s	0.125 mm/ply	CFRP T1000G
合計		1.0 mm

---
