InBody Multi-Model Technical Support Agent

LangGraph 기반 멀티 에이전트 기술 지원 시스템 — InBody 체성분 분석기 4개 기종(270S, 580, 770S, 970S)에 대한
기종 식별, 의도 분류, RAG 검색, 안전 검증을 자동화하는 AI 에이전트

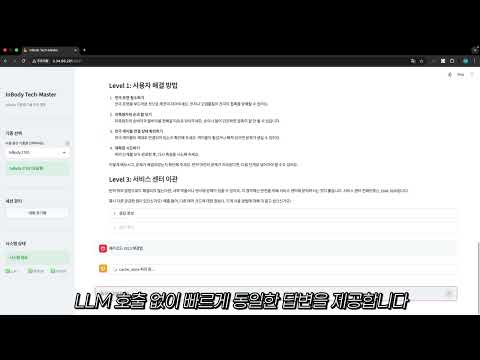

Live Demo · Video Demo

Pain Point & Solution

문제 인식

InBody 체성분 분석기 4개 기종(270S, 580, 770S, 970S)은 기종마다 별도의 매뉴얼이 존재하며, 설치 방법, 주변기기 호환성, 통신 방식이 각각 다르다.

기종별 매뉴얼을 직접 탐색해야 하는 불편함 — 문제 발생 시 해당 기종의 PDF 매뉴얼에서 관련 섹션을 직접 찾아야 함
기종을 특정하지 않으면 정확한 안내가 어려움 — 기종별로 호환 프린터, 연결 방식, 에러 대응이 다르므로 기종 식별이 선행되어야 함
Level 3 하드웨어 문제에 대한 안전 안내 필요 — 메인보드·센서 등 전문 서비스가 필요한 문제는 반드시 서비스센터를 안내해야 함

데이터 출처

데이터	출처
기종별 매뉴얼, 측정 주의사항, 프린터 호환리스트	InBody 공식 자료실에서 PDF 수집
에러코드, 주변기기 호환표	에이전트 워크플로우 검증을 위한 샘플 데이터 (생성형 AI 활용)

해결 접근

Pain Point	해결	구현
기종별 매뉴얼 탐색 불편	RAG로 관련 섹션만 검색 + Tool Calling으로 에러코드 정확 조회	ChromaDB 벡터 검색 + SQLite 구조화 조회
기종 미특정 시 부정확한 안내	텍스트 기반 기종 자동 식별 + 3계층 격리	`model_router` + 물리/논리/후처리 격리
Level 3 안전 안내	위험 키워드 탐지 → 자동 차단 + 서비스센터 안내	가드레일 Check 3 + HARDWARE_DISCLAIMER
반복 질문 비용	시멘틱 캐시로 유사 질문 즉시 응답 (< 200ms)	cosine 0.92 캐시 + 의도별 TTL
운영 비용	EC2 프리 티어 + 평일만 운영	CloudFormation 스케줄러 (프리 티어 기간 중 거의 무료)

핵심 기능

텍스트 기반 기종 자동 식별 — 사용자 질문에서 InBody 기종(270S/580/770S/970S)을 자동 판별
5개 전문 에이전트 라우팅 — 설치, 연결, 고장수리, 임상, 일반 의도별 전문 에이전트로 분류
하이브리드 데이터 접근 — RAG(PDF 매뉴얼 벡터 검색) + Tool Calling(에러코드·주변기기 DB 조회) 병행
3계층 기종 격리 — 물리적(컬렉션) + 논리적(메타데이터 필터) + 후처리(가드레일) 격리로 기종 간 정보 오염 0%
4단계 가드레일 — 면책 문구 자동 삽입 → 기종 누출 감지 → Level 3 안전 차단 → LLM 정합성 검증
시멘틱 캐시 — 의미적 유사도 기반 응답 캐싱, 기종 격리 + 의도별 TTL 차등 적용
SSE 실시간 스트리밍 — FastAPI → Streamlit 토큰 단위 스트리밍
프리 티어 AWS 배포 — EC2 t3.micro + systemd + CloudFormation 스케줄러(평일 09-19시 자동 운영)

시스템 아키텍처

graph TB
    subgraph Client ["Client Layer"]
        UI[Streamlit Chat UI<br/>:8501]
    end

    subgraph API ["API Layer"]
        FASTAPI[FastAPI Server<br/>:8000]
        CHAT["/api/v1/chat/stream<br/>(SSE)"]
        REST["/api/v1/errors<br/>/api/v1/peripherals<br/>/api/v1/models"]
    end

    subgraph Agent ["Agent Layer (LangGraph)"]
        WF[StateGraph Workflow]
        MR[Model Router]
        CL[Cache Lookup]
        IR[Intent Router]
        TA[Troubleshoot Agent]
        IA[Install Agent]
        CA[Connect Agent]
        CLA[Clinical Agent]
        GR[Guardrail<br/>4-Check Pipeline]
        CS[Cache Store]
        FR[Fix Response]
    end

    subgraph Data ["Data Layer"]
        CHROMA[(ChromaDB<br/>벡터 DB)]
        SQLITE[(SQLite<br/>구조화 DB)]
        CACHE[(Semantic Cache<br/>ChromaDB Collection)]
    end

    subgraph External ["External"]
        OPENAI[OpenAI API<br/>GPT-4o-mini]
    end

    UI -->|HTTP/SSE| FASTAPI
    FASTAPI --> CHAT
    FASTAPI --> REST
    CHAT --> WF
    WF --> MR
    MR --> CL
    CL --> IR
    IR --> TA & IA & CA & CLA
    TA & IA & CA & CLA --> GR
    GR -->|pass| CS
    GR -->|fail| FR
    FR -->|retry| GR
    CS --> CACHE

    TA & IA & CA & CLA -.->|RAG 검색| CHROMA
    TA & CA -.->|Tool Calling| SQLITE
    CL -.->|유사도 조회| CACHE
    MR & IR & TA & IA & CA & CLA & GR & FR -.->|LLM 호출| OPENAI

LangGraph Agent Workflow

11개 노드, 4개 조건부 엣지로 구성된 워크플로우 전체 흐름:

flowchart TD
    START((START)) --> MR[model_router<br/><i>기종 식별</i>]

    MR -->|"identified_model 존재"| CL[cache_lookup<br/><i>시멘틱 캐시 조회</i>]
    MR -->|"answer 설정됨<br/>(비교/미지원/미식별)"| END1((END))

    CL -->|"cache_hit = true"| END2((END))
    CL -->|"cache_hit = false"| IR[intent_router<br/><i>의도 분류</i>]

    IR -->|troubleshoot| TA[troubleshoot_agent<br/><i>고장 수리</i>]
    IR -->|install| IA[install_agent<br/><i>설치 안내</i>]
    IR -->|connect| CA[connect_agent<br/><i>주변기기 연결</i>]
    IR -->|clinical| CLA[clinical_agent<br/><i>임상 측정</i>]
    IR -->|general| PA[placeholder_agent<br/><i>일반 응답</i>]

    TA --> GR[guardrail<br/><i>4단계 안전 검증</i>]
    IA --> GR
    CA --> GR
    CLA --> GR
    PA --> GR

    GR -->|"guardrail_passed = true"| CS[cache_store<br/><i>응답 캐싱</i>]
    GR -->|"guardrail_passed = false<br/>retry < 2"| FR[fix_response<br/><i>응답 수정</i>]
    GR -->|"guardrail_passed = false<br/>retry >= 2"| CS

    FR --> GR

    CS --> END3((END))

    style MR fill:#4A90D9,color:#fff
    style CL fill:#F5A623,color:#fff
    style IR fill:#4A90D9,color:#fff
    style TA fill:#7B68EE,color:#fff
    style IA fill:#7B68EE,color:#fff
    style CA fill:#7B68EE,color:#fff
    style CLA fill:#7B68EE,color:#fff
    style PA fill:#7B68EE,color:#fff
    style GR fill:#D0021B,color:#fff
    style FR fill:#D0021B,color:#fff
    style CS fill:#F5A623,color:#fff

상태 관리: AgentState (TypedDict, 17개 필드) — 기종 식별, 의도, RAG 결과, 에러코드, 톤앤매너, 가드레일 상태, 캐시 상태를 노드 간 공유

3계층 기종 격리

InBody 4개 기종의 정보가 절대 섞이지 않도록 3중 방어:

graph LR
    subgraph Layer1 ["Layer 1: 물리적 격리"]
        C1[(inbody_270s<br/>Collection)]
        C2[(inbody_580<br/>Collection)]
        C3[(inbody_770s<br/>Collection)]
        C4[(inbody_970s<br/>Collection)]
    end

    subgraph Layer2 ["Layer 2: 논리적 격리"]
        F["메타데이터 필터<br/>where: {model: '770S'}"]
    end

    subgraph Layer3 ["Layer 3: 후처리 격리"]
        G["가드레일 검증<br/>regex: InBody 다른기종 감지<br/>→ hard-fail"]
    end

    Q["사용자 질문<br/>InBody 770S 에러 E001"] --> Layer1
    Layer1 -->|"770S 컬렉션만 접근"| Layer2
    Layer2 -->|"model=770S 필터"| R[RAG 검색 결과]
    R --> A[에이전트 응답 생성]
    A --> Layer3
    Layer3 -->|"다른 기종 언급 없음 확인"| SAFE[안전한 응답]
    Layer3 -->|"기종 누출 감지"| BLOCK[응답 차단 → 수정]

    style Layer1 fill:#E8F5E9
    style Layer2 fill:#E3F2FD
    style Layer3 fill:#FFF3E0

4단계 가드레일 파이프라인

모든 에이전트 출력은 4단계 안전 검증을 통과해야 사용자에게 전달:

flowchart LR
    IN[에이전트 응답] --> C1

    subgraph Deterministic ["결정론적 검사 (우선)"]
        C1["Check 1<br/>면책 문구 검증"]
        C2["Check 2<br/>기종 격리 검증"]
        C3["Check 3<br/>Level 3 안전 검증"]
    end

    subgraph LLM ["LLM 검증 (보조)"]
        C4["Check 4<br/>GPT-4o-mini<br/>종합 정합성"]
    end

    C1 -->|"누락 시 자동 삽입<br/>(soft-fix)"| C2
    C2 -->|"다른 기종 감지<br/>(hard-fail)"| C3
    C3 -->|"위험 키워드 감지<br/>(hard-fail)"| C4
    C4 --> D{통과?}

    D -->|Yes| OUT[캐시 저장 → 응답 전달]
    D -->|"No, retry < 2"| FIX[fix_response → 재검증]
    D -->|"No, retry >= 2"| FALLBACK["안전 폴백 메시지<br/>고객센터 문의 안내"]

    style Deterministic fill:#E8F5E9
    style LLM fill:#FFF3E0

Check	유형	동작	실패 시
1. 면책 문구	결정론적	MEDICAL/HARDWARE_DISCLAIMER 존재 확인	자동 삽입 (soft-fix)
2. 기종 격리	결정론적	`InBody {다른기종}` regex 매칭	hard-fail → fix_response
3. Level 3 안전	결정론적	"분해", "직접 수리" 등 8개 키워드 탐지	hard-fail → fix_response
4. LLM 정합성	GPT-4o-mini	기종·의도 적합성 종합 판단	hard-fail → fix_response

시멘틱 캐시 — 비용/지연 최적화

기술 지원 질문의 상당수는 동일 에러코드에 대한 반복 문의다. 매번 LLM을 호출하면 비용이 누적되고 응답이 지연된다. ChromaDB 기반 시멘틱 캐시를 도입하여 의미적으로 동일한 질문은 LLM 호출 없이 즉시 응답하도록 설계했다.

Before vs After

flowchart LR
    subgraph BEFORE ["Before: 캐시 없음"]
        direction TB
        B_Q[사용자 질문] --> B_MR[기종 식별<br/>LLM 호출]
        B_MR --> B_IR[의도 분류<br/>LLM 호출]
        B_IR --> B_AG[에이전트 실행<br/>RAG + LLM 호출]
        B_AG --> B_GR[가드레일<br/>LLM 호출]
        B_GR --> B_R[응답]
    end

    subgraph AFTER ["After: 시멘틱 캐시"]
        direction TB
        A_Q[사용자 질문] --> A_MR[기종 식별<br/>LLM 호출]
        A_MR --> A_CL{캐시 조회<br/>cosine >= 0.92?}
        A_CL -->|"Hit"| A_R["즉시 응답<br/>≤ 200ms"]
        A_CL -->|"Miss"| A_IR[의도 분류 → 에이전트<br/>→ 가드레일]
        A_IR --> A_CS[캐시 저장]
        A_CS --> A_R2[응답]
    end

    style BEFORE fill:#FFF3E0
    style AFTER fill:#E8F5E9
    style A_R fill:#4CAF50,color:#fff
    style A_CL fill:#F5A623,color:#fff

cosine 유사도 0.92 임계값으로 표현이 다른 동일 질문도 캐시 히트
기종별 격리 — model_id 필터로 270S 캐시가 580 질문에 히트되는 교차 오염 방지
의도별 TTL 차등 — troubleshoot(7일)부터 clinical(90일)까지, 정보 변경 빈도에 따라 캐시 수명 차등
안전 캐싱 — guardrail_passed = true인 응답만 캐싱하여 검증 실패 응답이 재사용되는 것을 방지

결과: 캐시 히트 시 응답 지연 <=200ms 달성 · 캐시 히트율 100% (10/10) · 교차 오염 0% (25/25)

캐시 상세 흐름

flowchart TD
    Q[사용자 질문] --> EMB[OpenAI Embedding]
    EMB --> LOOKUP["cache_lookup<br/>Chroma cosine 유사도 조회<br/>where: model_id 필터"]

    LOOKUP -->|"similarity >= 0.92"| TTL{TTL 만료?}
    LOOKUP -->|"similarity < 0.92<br/>또는 결과 없음"| MISS[캐시 미스]

    TTL -->|"만료됨"| DEL[캐시 항목 삭제] --> MISS
    TTL -->|"유효"| HIT["캐시 히트<br/>hit_count += 1"]
    HIT --> RESP[캐시된 응답 반환]

    MISS --> IR[intent_router → 에이전트 실행]
    IR --> GR{가드레일 통과?}
    GR -->|"guardrail_passed = true"| STORE["cache_store<br/>응답 + 메타데이터 저장"]
    GR -->|"guardrail_passed = false"| SKIP[캐시 저장 안 함]

    STORE --> RESP2[새 응답 반환]
    SKIP --> RESP3[수정된 응답 반환]

    style HIT fill:#4CAF50,color:#fff
    style MISS fill:#FF9800,color:#fff
    style STORE fill:#4CAF50,color:#fff

의도별 TTL 차등:

의도	TTL	이유
troubleshoot	7일	에러코드 해결 방법이 업데이트될 수 있음
connect	14일	주변기기 호환성 정보 변경 가능
install	30일	설치 절차는 상대적으로 안정적
general	30일	일반 정보도 비교적 안정적
clinical	90일	측정 원리·해석은 거의 변하지 않음

기술 스택

분류	기술	버전	용도
AI Orchestration	LangGraph	>=0.2	멀티 에이전트 StateGraph 워크플로우
LLM	OpenAI GPT-4o-mini	-	전 노드 통일 (비용 최적화)
Embedding	OpenAI text-embedding-ada-002	-	RAG + 시멘틱 캐시 벡터화
Vector DB	ChromaDB	>=0.5	매뉴얼 RAG + 시멘틱 캐시 저장
Structured DB	SQLite (aiosqlite)	>=0.20	에러코드·주변기기 DB
Backend	FastAPI	>=0.115	REST API + SSE 스트리밍
Frontend	Streamlit	>=1.40	채팅 UI
Cloud	AWS EC2 (t3.micro, 프리 티어)	-	venv + systemd, 평일 09-19시 자동 운영
IaC	CloudFormation	-	EventBridge + Lambda 스케줄러
Testing	pytest	>=8.0	444 테스트, 커스텀 SC 메트릭
Linting	Ruff	>=0.8	Python 린팅 (line-length=100)

상세 기술 선택 근거는 docs/techStack.md 참조

성공 기준 달성 현황

444개 테스트 케이스, 전체 SC 메트릭 100% PASS:

SC	메트릭	케이스	달성률	목표	결과
SC-001	기종 식별 정확도	51/51	100.0%	>= 95%	PASS
SC-003	에러코드 해결 정확도	32/32	100.0%	>= 90%	PASS
SC-004	의료 면책 문구 포함	12/12	100.0%	= 100%	PASS
SC-005	기종 간 정보 격리	16/16	100.0%	= 100%	PASS
SC-006	Level 3 안전 차단율	24/24	100.0%	= 100%	PASS
SC-009	할루시네이션 방지율	21/21	100.0%	= 100%	PASS
SC-010	캐시 히트율	10/10	100.0%	>= 60%	PASS
SC-011	캐시 응답 지연	8/8	100.0%	= 100%	PASS
SC-012	캐시 교차 오염	25/25	100.0%	= 100%	PASS

프로젝트 구조

InBody-Multi-Model-Technical-Support-Agent/
├── src/
│   ├── main.py                    # FastAPI 앱 진입점
│   ├── config.py                  # pydantic-settings 설정
│   ├── api/                       # API 라우터 (chat, errors, peripherals, health, ...)
│   ├── graph/
│   │   ├── workflow.py            # LangGraph StateGraph 정의 (11 노드)
│   │   ├── edges.py               # 조건부 라우팅 함수 (4개)
│   │   └── nodes/                 # 에이전트 노드 구현
│   │       ├── model_router.py    # 기종 식별
│   │       ├── intent_router.py   # 의도 분류
│   │       ├── troubleshoot_agent.py
│   │       ├── install_agent.py
│   │       ├── connect_agent.py
│   │       ├── clinical_agent.py
│   │       ├── guardrail.py       # 4-check 가드레일
│   │       ├── cache_node.py      # 캐시 lookup/store
│   │       └── fix_response       # 가드레일 위반 수정
│   ├── models/
│   │   ├── state.py               # AgentState (18 필드)
│   │   └── inbody_models.py       # 기종 정의
│   ├── rag/
│   │   ├── vectorstore.py         # ChromaDB 래퍼 + 3계층 격리
│   │   └── ingest.py              # PDF → 청크 → 벡터 저장
│   ├── cache/
│   │   └── semantic_cache.py      # 시멘틱 캐시 (cosine 0.92)
│   ├── tools/                     # LangChain Tool Calling
│   │   ├── error_code_tool.py
│   │   ├── peripheral_tool.py
│   │   └── manual_search_tool.py
│   ├── db/                        # SQLAlchemy + async
│   └── prompts/                   # 시스템 프롬프트, 면책 문구
├── ui/
│   ├── app.py                     # Streamlit 채팅 UI
│   ├── api_client.py              # FastAPI SSE 클라이언트
│   └── components.py              # UI 컴포넌트
├── tests/
│   ├── unit/                      # 224 케이스 (결정론적, API키 불필요)
│   ├── contract/                  # 25 케이스 (API 계약 검증)
│   └── evaluation/                # 195 케이스 (SC 메트릭 평가)
├── data/
│   ├── manuals/                   # 기종별 PDF 매뉴얼
│   ├── seed/                      # 에러코드·주변기기 시드 데이터
│   ├── section_maps/              # 매뉴얼 목차 구조
│   └── chroma/                    # ChromaDB 영속 저장소
├── deploy/
│   ├── ec2-userdata.sh            # EC2 초기 프로비저닝 (venv + systemd)
│   ├── inbody-api.service         # FastAPI systemd unit
│   ├── inbody-ui.service          # Streamlit systemd unit
│   └── scheduler-cfn.yml          # CloudFormation 스케줄러
└── pyproject.toml                 # 의존성 + dev/prod 분리

Quick Start

1. 환경 설정

git clone https://github.com/sammy0329/InBody-Multi-Model-Technical-Support-Agent.git
cd InBody-Multi-Model-Technical-Support-Agent

python -m venv .venv
source .venv/bin/activate  # Windows: .venv\Scripts\activate

pip install -e ".[dev]"

2. 환경 변수

cp .env.example .env
# .env 파일에 OPENAI_API_KEY 설정

3. 데이터 준비

python scripts/seed_structured_data.py   # 에러코드·주변기기 DB 시딩
python scripts/ingest_manuals.py         # PDF 매뉴얼 → ChromaDB 인제스트

4. 서버 실행

# API 서버
uvicorn src.main:app --reload --port 8000

# UI (별도 터미널)
streamlit run ui/app.py --server.port 8501

테스트

# 전체 테스트 (API 키 불필요)
pytest tests/ -v

# SC 메트릭별 실행
pytest -m sc001 -v    # 기종 식별
pytest -m sc003 -v    # 에러코드 해결
pytest -m sc005 -v    # 기종 격리
pytest -m sc010 -v    # 캐시 히트율
pytest -m sc012 -v    # 캐시 교차 오염

# 커버리지
pytest tests/ --cov=src --cov-report=term-missing

모든 테스트는 ChatOpenAI mock + 인메모리 DB를 사용하여 OpenAI API 키 없이 실행 가능

배포

AWS EC2

# EC2 t3.micro (프리 티어) + venv + systemd
# deploy/ec2-userdata.sh로 자동 프로비저닝 (venv + systemd)

# 데이터 전송 (로컬 → EC2)
scp -i my-keypair.pem .env ubuntu@<EC2_IP>:~/InBody-Multi-Model-Technical-Support-Agent/
scp -i my-keypair.pem -r data/chroma/ ubuntu@<EC2_IP>:~/InBody-Multi-Model-Technical-Support-Agent/data/
scp -i my-keypair.pem data/inbody.db ubuntu@<EC2_IP>:~/InBody-Multi-Model-Technical-Support-Agent/data/

# 서비스 시작
sudo systemctl start inbody-api inbody-ui

# CloudFormation 스케줄러 (평일 09-19시 KST)
aws cloudformation deploy \
  --template-file deploy/scheduler-cfn.yml \
  --stack-name inbody-scheduler \
  --capabilities CAPABILITY_IAM

문서

문서	설명
기술 스택 상세	기술 선택 근거 및 아키텍처 결정 기록
테스트 리포트	444 테스트 상세 결과
배포 가이드	EC2 / CloudFormation 배포
기능 명세	7 User Stories, 32 FR, 12 SC
구현 계획	아키텍처 설계 및 구현 전략
데이터 모델	AgentState, DB 스키마, 벡터 스토어 설계
API 계약	REST API + Tool Calling 계약
기술 리서치	Phase 0 기술 조사 보고서

License

MIT License — see LICENSE for details.

Name		Name	Last commit message	Last commit date
Latest commit History 68 Commits
.claude/commands		.claude/commands
.specify		.specify
data		data
deploy		deploy
docs		docs
scripts		scripts
specs/001-inbody-tech-master		specs/001-inbody-tech-master
src		src
tests		tests
ui		ui
.dockerignore		.dockerignore
.env.example		.env.example
.gitignore		.gitignore
CLAUDE.md		CLAUDE.md
Dockerfile		Dockerfile
LICENSE		LICENSE
README.md		README.md
docker-compose.yml		docker-compose.yml
pyproject.toml		pyproject.toml

Navigation Menu

Repository files navigation

InBody Multi-Model Technical Support Agent

Pain Point & Solution

문제 인식

데이터 출처

해결 접근

핵심 기능

시스템 아키텍처

LangGraph Agent Workflow

3계층 기종 격리

4단계 가드레일 파이프라인

시멘틱 캐시 — 비용/지연 최적화

Before vs After

캐시 상세 흐름

기술 스택

성공 기준 달성 현황

프로젝트 구조

Quick Start

1. 환경 설정

2. 환경 변수

3. 데이터 준비

4. 서버 실행

테스트

배포

AWS EC2

문서

License

About

Releases

Packages

Contributors

Languages

Folders and files

Latest commit

History

Repository files navigation

InBody Multi-Model Technical Support Agent

Pain Point & Solution

문제 인식

데이터 출처

해결 접근

핵심 기능

시스템 아키텍처

LangGraph Agent Workflow

3계층 기종 격리

4단계 가드레일 파이프라인

시멘틱 캐시 — 비용/지연 최적화

Before vs After

캐시 상세 흐름

기술 스택

성공 기준 달성 현황

프로젝트 구조

Quick Start

1. 환경 설정

2. 환경 변수

3. 데이터 준비

4. 서버 실행

테스트

배포

AWS EC2

문서

License

About

Resources

Stars

Watchers

Forks

Releases

Packages

Contributors

Languages
